提要：本文对无溶剂型聚氨酯胶粘剂的反映实现率进行初步钻研，以聚氨酯反映道理为基础，试验了温度、功夫、分歧胶粘剂对反映实现率的影响。
聚氨酯胶黏剂粘结机能优异，合用于粘结各类软包装用薄膜资料，如通明或印刷的各类塑料薄膜、各类镀铝膜、铝箔、纸张等。无溶剂型聚氨酯胶黏剂因其不含溶剂，复合过程无VOCs排放，环保安全，高效节能，在软包装复合中的利用日益宽泛。
无溶剂型聚氨酯胶黏剂反映实现率与胶粘剂自身的反映速度息息有关，与胶粘剂直接或间接接触的资猜中的水/湿气或含活跃氢化合物等也有亲昵的关系。
本文对无溶剂型聚氨酯胶粘剂的反映实现率进行初步钻研，以聚氨酯反映道理为基础，试验了温度、功夫、分歧胶粘剂对反映实现率的影响。
一、聚氨酯的化学反映
无溶剂型聚氨酯胶粘剂，分双组分和单组分两大类。
在无溶剂混胶泵上，双组分胶粘剂的A组分和B组分按比例混合均匀，在无溶剂复合机上涂布、收卷，进入熟化室进行熟化。从A、B组分混合起头，反映起头进行。在这个过程中，重要的化学反映有两个：一是A组分与B组分的反映，即异氰酸酯基团与羟基基团反映天生氨基甲酸酯，这是双组分聚氨酯复合粘合剂的主反映；二是A组分与水的反映，即异氰酸酯基团与水反映天生脲基和二氧化碳气体，这是个副反映，环境中的湿气（水）、薄膜上吸附水，油墨中吸附或含有水都能够与A组分中的异氰酸酯反映，所以这个副反映是不成预防的。
单组分胶粘剂是异氰酸酯基团与水反映，必要在设备上加湿以保障反映顺利进行。
聚氨酯的反映方程式如下：
RNCO+RˊOH→RNHCOORˊ
? ? ? ? ?2RNCO?+?H2O?→?RNHCONHR?+?CO2↑
二、聚氨酯的反映速度
1、反映物自身的性质对反映速度的影响
影响化学反映速度的重要成分有反映物自身的性质。如双组分聚氨酯胶粘剂，其羟基组分若是是伯羟基，则反映速度高于仲羟基；再好比，同结构的聚酯多元醇，分子量幼的活性高，反映速度快。
2、表界成分对反映速度的影响
表界成分对化学反映速度影响也较大，如温度、浓度、催化剂、光等。
（1）温度
升高温度，反映物分子获得能量，使一部门原来能量较低分子造成活化分子，增长了活化分子的百分数，使得有效碰撞次数增多，所以反映速度加大。另表，由于温度升高，使分子活动速度加快，单元功夫内反映物分子碰撞次数增多反映也会相应加快。
经典的阿伦尼乌斯方程是瑞典化学家阿伦尼乌斯提出的关于化学反映的速度常数与温度之间的关系式。温度提高，反映速度加快。
阿伦尼乌斯方程能够暗示为以下大局:
lnk=lnk0-Ea/RT
k -?反映速度常数，min-1
k0 - 频率因子常数，min-1
Ea - 反映活化能，J/mol
R -摩尔气体常数，8.314J/(mol×K)
T - 绝对温度，K
温度升高，聚氨酯反映速度加快，不论是异氰酸酯与羟基反映还是异氰酸酯与水的反映；反之，反映速度慢。
（2）浓度
当其它前提一致下，增长反映物浓度就增长了单元体积的活化分子的数量，从而增长有效碰撞，反映速度增长，但活化分子百分数是不变的。
好比单组分聚氨酯胶粘剂，水的浓度提高（空气湿度大），与异氰酸酯的反映速度提高，反之，水的浓度低，则反映速度慢。
（3）催化剂
使用正催化剂可能降低反映所需的能量，使更多的反映物分子成为活化分子，大大提高了单元体积内反映物分子的百分数，从而成千上万倍地增大了反映物速度.负催化剂则反之。催化剂只能扭转化学反映速度，却改不了化学反映平衡。
分歧的聚氨酯催化剂系统，对反映速度影响很大。
三、试验
用红表光谱跟踪测试异氰酸酯基团的反映比例，以此为凭据推算无溶剂聚氨酯胶粘剂的反映速度和反映实现率。
1、反映物自身的性质对反映速度和反映实现率的影响
分歧的胶粘剂反映速度和反映实现率差距较大。
图1、图2是无溶剂胶粘剂1的A组分和B组分按比例混合，在40℃反映，通过跟踪检测红表谱图中的异氰酸酯基团，从而得到分歧反映功夫下的反映实现率。
图3和图4是无溶剂胶粘剂2的反映情况。
由图1和图2可知，胶粘剂1在40℃36h反映实现率为94%，胶粘剂2反映实现率为87%；24h反映实现率，胶粘剂1为91%，胶粘剂2为79%；反映实现率超过80%的熟化功夫对比，胶粘剂1为10h，胶粘剂2为26h。注明胶粘剂1的反映速度更快。
?

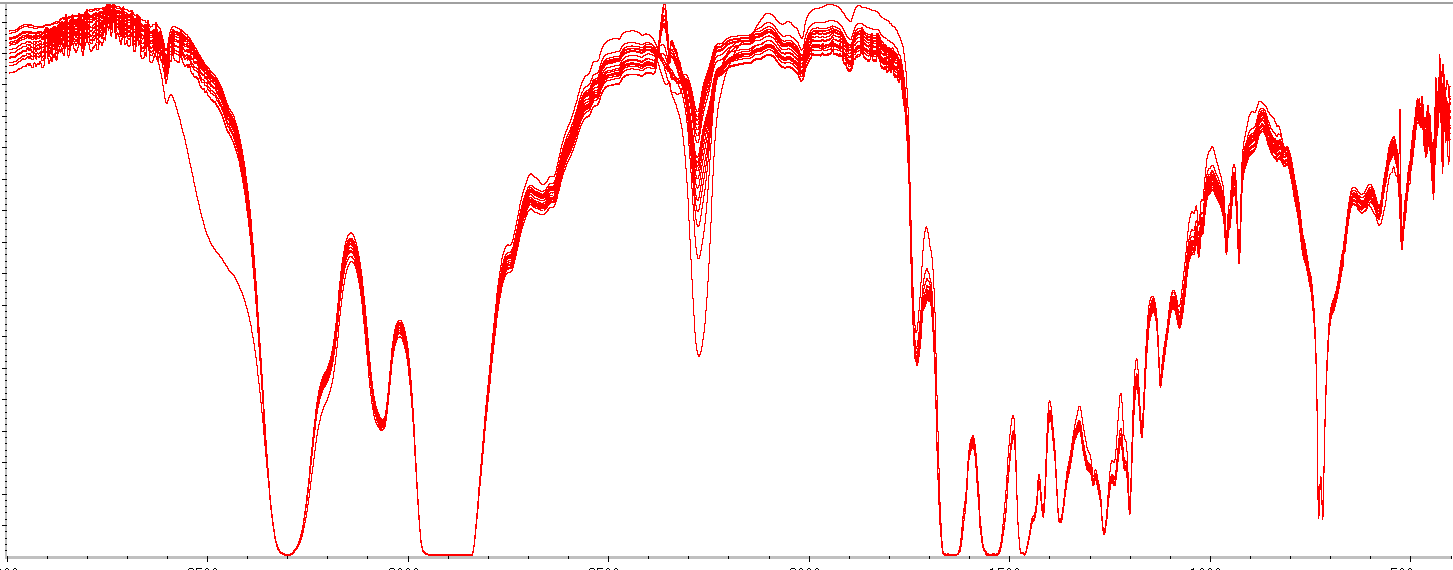

图1 ?无溶剂胶粘剂1（A+B组分）反映过程红表谱图
?

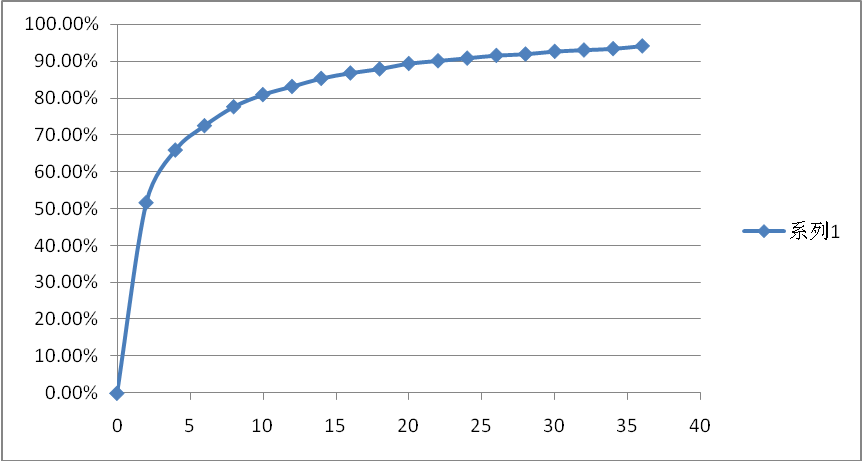

图2 ?无溶剂胶粘剂1（A+B组分）反映实现率
?

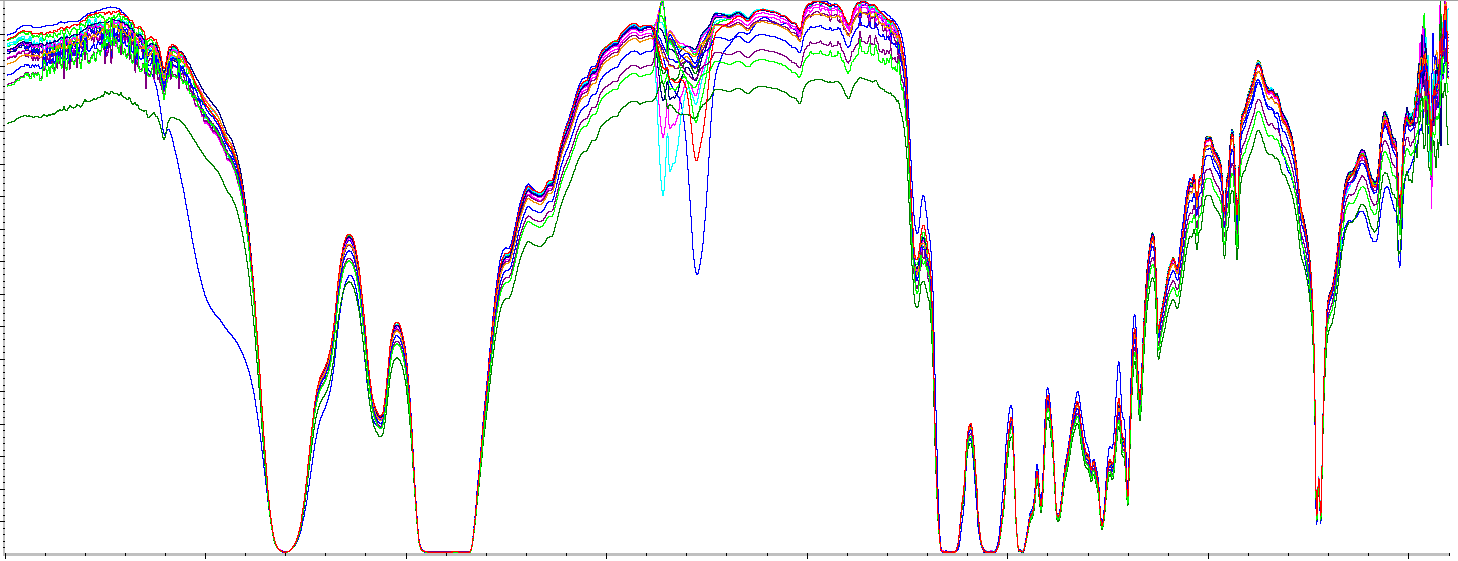

图3 ?无溶剂胶粘剂2（A+B组分）反映过程红表谱图
?

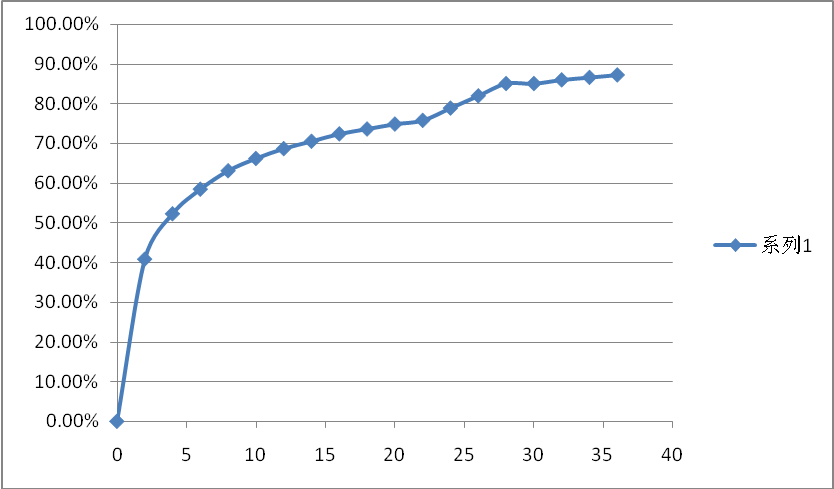

图4 ?无溶剂胶粘剂2（A+B组分）反映实现率
2、表界成分对反映速度和反映实现率的影响
（1）温度
图5是胶粘剂1在35℃进行反映实现率的测试。与图2相比，温度降低，反映实现率降低。由表1可知，35℃和40℃相比，反映2h时反映实现率根基一致，随着功夫耽搁，35℃下反映速度整体慢下来。若是但愿反映进度加快，提高熟化温度是有效措施。
从经验来看，低于10℃，聚氨酯根基不反映，即反映速度极低。
?

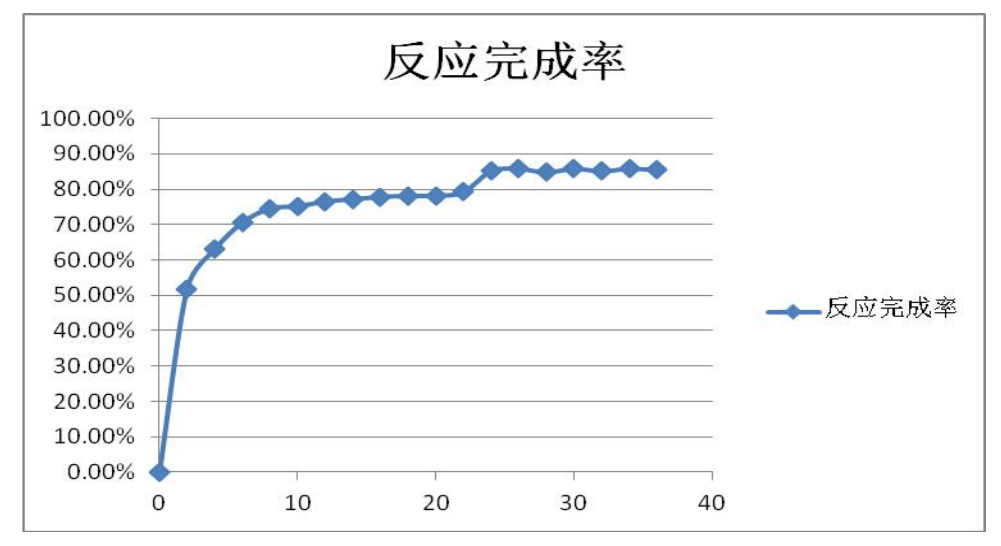

图5 ?无溶剂胶粘剂1（A+B组分）反映实现率——35度
（2）物料比例(A/B）
无溶剂聚氨酯胶粘剂的A/B组分配胶比例，决定了异氰酸酯基团和羟基基团的摩尔比例（NCO/OH），对反映实现率影响较大。由表2可知，分歧的NCO/OH，对反映实现率影响较大。
无溶剂聚氨酯胶粘剂由于有副反映异氰酸酯与水的反映存在，会预留一部门异氰酸酯，预防出现异氰酸酯总体量不及，胶水干性不良。
（3）功夫
以胶粘剂1为例，图2和图4可知，随着熟化功夫耽搁，反映实现率升高；这其中，反映初期的反映速度很快，胶粘剂1（图2）熟化2h反映实现率52%，10h反映实现率81%，初期反映很快，后期反映速度变慢，到24h实现率为91%，36h为94%。
胶粘剂2反映速度整体低于胶粘剂1，但反映实现率-功夫关系与胶粘剂1一致，初期反映快，后期反映慢。
四、结论
（1）无溶剂聚氨酯胶粘剂的反映实现率与多种成分有关。
（2）与胶粘剂自身结构关系亲昵。
（3）受温杜装响较大，在不影响其他机能前提下，应该提高熟化温度。
（4）双组分胶粘剂NC/OH有适当的配比，保障胶粘剂干性优良。
